UHB-ZK耐腐耐磨砂漿泵屬懸臂式單級單吸離心泵采用鋼襯高分子量聚乙烯制成,該材料屬于耐腐耐磨工程塑料；具有良好的耐腐蝕性和耐磨性能。
UHB-ZK耐腐耐磨砂漿泵屬懸臂式單級單吸離心泵采用鋼襯高分子量聚乙烯制成,該材料是耐腐耐磨工程塑料；具有良好的耐腐蝕性和耐磨性能。該泵廣泛適用于溫度在100度以下，含固量(硬質軟質顆粒不限)不超過40%的任意濃度的酸、堿、鹽強氧化劑、有機溶劑等介質的輸送．
UHB-ZK耐腐耐磨砂漿泵系列產品專為輸送具有一定腐蝕性且含有細顆?；蛴薪Y(jié)晶的介質而設計，采用鋼襯高分子量聚乙稀模壓成型工藝制造，具有良好的耐腐蝕性和耐磨性能，結構設計為懸臂前開式，葉輪為半開式（無前蓋板），增強了流道內的通過性，使介質中的顆粒及雜質很快通過泵腔而不會堵塞，軸封為K型氟橡膠密封環外帶冷卻水套，兼顧了耐腐與耐磨的雙重要求。 此系列產品在金屬冶煉、鈦白粉、精細化工、化肥等行業深受用戶好評。另外可跟據客戶特殊耐腐或耐溫要求采用氟塑料內襯，還可定做特殊流量、揚程的非標型號。

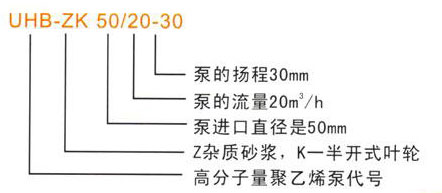

型號意義
| 型號 | 流量m³/h | 揚程 m | 進口 | 出口 | 轉速 r/min | 功率 kw |
| UHB-ZK32/5-10 | 5 | 10 | 32 | 25 | 2900 | 0.75 |
| UHB-ZK32/5-20 | 5 | 20 | 32 | 25 | 2900 | 2.2 |
| UHB-ZK40/10-20 | 10 | 20 | 40 | 32 | 2900 | 3 |
| UHB-ZK40/10-30 | 10 | 30 | 40 | 32 | 2900 | 4 |
| UHB-ZK50/20-20 | 20 | 20 | 50 | 40 | 2900 | 4 |
| UHB-ZK50/20-30 | 20 | 30 | 50 | 40 | 2900 | 5.5 |
| UHB-ZK65/30-20 | 30 | 20 | 65 | 50 | 2900 | 5.5 |
| UHB-ZK65/30-30 | 30 | 30 | 65 | 50 | 2900 | 7.5 |
| UHB-ZK65/30-50 | 30 | 50 | 80 | 65 | 2900 | 15 |
| UHB-ZK80/45-35 | 45 | 35 | 80 | 65 | 2900 | 15 |
| UHB-ZK80/50-20 | 50 | 20 | 80 | 65 | 2900 | 11 |
| UHB-ZK80/50-30 | 50 | 30 | 80 | 65 | 2900 | 15 |
| UHB-ZK80/50-50 | 50 | 50 | 80 | 65 | 2900 | 18.5 |
| UHB-ZK100/60-35 | 60 | 35 | 100 | 80 | 2900 | 18.5 |
| UHB-ZK100/60-50 | 60 | 50 | 100 | 80 | 2900 | 22 |
| UHB-ZK100/100-40 | 100 | 40 | 100 | 80 | 2900 | 30 |
| UHB-ZK125/140-28 | 140 | 28 | 125 | 100 | 2900 | 30 |
| UHB-ZK150/250-30 | 250 | 30 | 150 | 125 | 2900 | 45 |
| UHB-ZK200/400-25 | 400 | 25 | 200 | 150 | 2900 | 75-4 |
| UHB-ZK250/600-32 | 600 | 32 | 250 | 150 | 2900 | 110-4 |
| UHB-ZK250/600-50 | 600 | 50 | 250 | 150 | 2900 | 160-4 |
| UHB-ZK250/800-32 | 800 | 32 | 250 | 150 | 2900 | 132-4 |
| UHB-ZK250/800-50 | 800 | 50 | 250 | 150 | 2900 | 200-4 |
本產品廣泛適用于：酸堿、鹽、油類、食品飲料、酒類、有機溶劑等液體,尤其適用于輸送含細顆粒狀的強腐蝕性液體。使用溫度：-20℃～95℃，顆粒直徑：≤40目；濃度：≤50%。

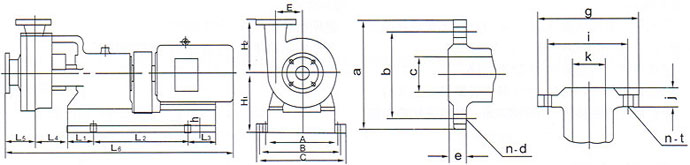

| 型號 | 外型及安裝尺寸 | 進口法蘭尺寸 | 出口法蘭尺寸 | ||||||||||||||||||||
| a | b | c | e | h1 | h2 | l1 | l2 | l3 | l4 | l5 | l6 | h | c | a | b | e | n-d | k | g | i | j | n-t | |
| uhb-zk50/20-20 | 320 | 320 | 370 | 95 | 212 | 176.5 | 172 | 400 | 172 | 97 | 116 | 1060 | 22 | 50 | 140 | 110 | 23 | 4-Φ14 | 40 | 130 | 100 | 21 | 4-Φ14 |
| uhb-zk50/20-30 | 320 | 320 | 370 | 95 | 212 | 176.5 | 172 | 400 | 172 | 97 | 116 | 1060 | 22 | 50 | 140 | 110 | 23 | 4-Φ14 | 40 | 130 | 100 | 21 | 4-Φ14 |
| uhb-zk65/30-20 | 320 | 320 | 370 | 125 | 212 | 220 | 172 | 400 | 172 | 105 | 120 | 1070 | 25 | 65 | 180 | 145 | 25 | 4-Φ18 | 50 | 140 | 110 | 23 | 4-Φ14 |
| uhb-zk65/30-30 | 320 | 320 | 370 | 125 | 212 | 220 | 172 | 400 | 172 | 105 | 120 | 1070 | 25 | 65 | 185 | 145 | 25 | 4-Φ18 | 50 | 140 | 110 | 23 | 4-Φ14 |
| uhb-zk65/30-50 | 320 | 400 | 430 | 125 | 278 | 220 | 160 | 530 | 200 | 105 | 120 | 1075 | 25 | 65 | 185 | 145 | 25 | 4-Φ18 | 50 | 140 | 110 | 23 | 4-Φ14 |
| uhb-zk80/45-35 | 320 | 400 | 430 | 125 | 278 | 220 | 160 | 530 | 200 | 105 | 130 | 1105 | 25 | 80 | 195 | 160 | 27 | 4-Φ18 | 65 | 185 | 145 | 25 | 4-Φ18 |
| uhb-zk80/50-20 | 320 | 400 | 430 | 125 | 278 | 220 | 160 | 530 | 200 | 105 | 130 | 1105 | 25 | 80 | 195 | 160 | 27 | 4-Φ18 | 65 | 185 | 145 | 25 | 4-Φ18 |
| uhb-zk80/50-30 | 320 | 400 | 430 | 125 | 278 | 220 | 160 | 530 | 200 | 105 | 130 | 1105 | 25 | 80 | 195 | 160 | 27 | 4-Φ18 | 65 | 185 | 145 | 25 | 4-Φ18 |
| uhb-zk80/50-50 | 320 | 400 | 430 | 125 | 278 | 220 | 160 | 530 | 200 | 105 | 130 | 1405 | 30 | 80 | 195 | 160 | 27 | 4-Φ18 | 65 | 185 | 145 | 25 | 4-Φ18 |
| uhb-zk100/60-35 | 385 | 480 | 450 | 130 | 298 | 225 | 188 | 705 | 263 | 115 | 130 | 1405 | 30 | 100 | 220 | 180 | 29 | 4-Φ18 | 80 | 195 | 160 | 27 | 4-Φ18 |
| uhb-zk100/65-50 | 385 | 480 | 450 | 130 | 298 | 225 | 188 | 705 | 263 | 115 | 130 | 1430 | 30 | 100 | 220 | 180 | 29 | 4-Φ18 | 80 | 195 | 160 | 27 | 4-Φ18 |
| uhb-zk100/100-40 | 385 | 480 | 450 | 130 | 298 | 225 | 188 | 705 | 263 | 115 | 130 | 1430 | 30 | 100 | 220 | 180 | 29 | 4-Φ18 | 80 | 195 | 160 | 27 | 4-Φ18 |
